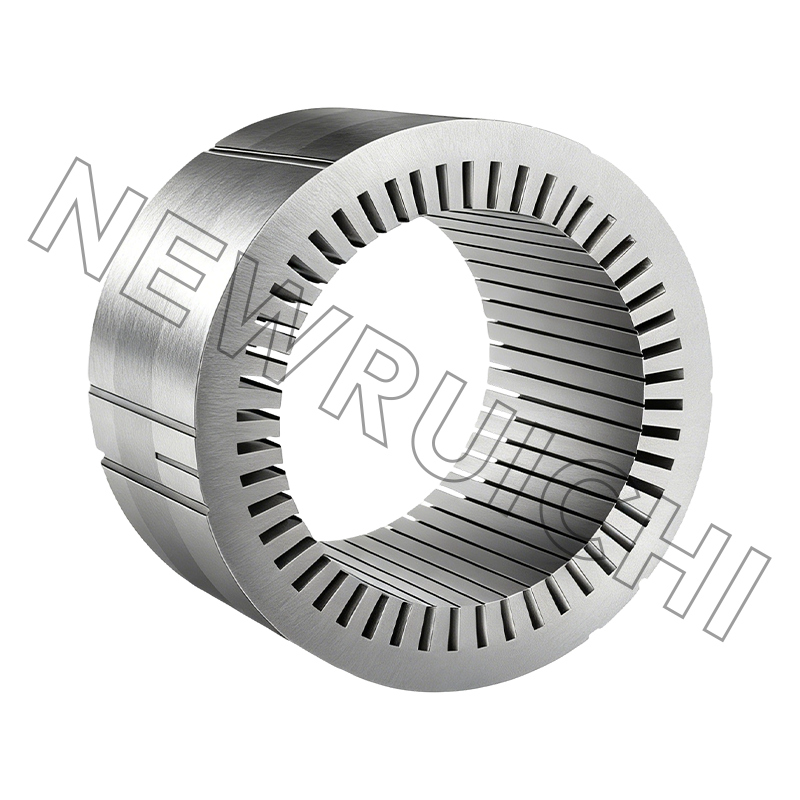

Yüksek verimli elektrik motorlarında, motor stator çekirdeğinin boyutsal hassasiyeti elektromanyetik performansı, titreşim özelliklerini ve uzun vadeli çalışma kararlılığını doğrudan etkiler. Yuva geometrisindeki, istif hizalamasındaki veya laminasyon düzlüğündeki küçük sapmalar, stator içinde eşit olmayan manyetik akı dağılımına yol açabilir. Manyetik akı yoğunluğu dengesiz hale geldiğinde, motor verimliliğini kademeli olarak azaltan ve yalıtım ömrünü kısaltan lokal ısınma meydana gelebilir.
Yeni enerji ticari araçlarında kullanılan cer motorları için stator çekirdeklerinin, bir arada istiflenen binlerce laminasyona karşı katı toleransları koruması gerekir. Bu nedenle tutarlı yuva profillerini korumak ve çapak oluşumunu en aza indirmek için yüksek hızlı elektrikli delme işlemleri önemlidir. Laminasyonlar arasındaki elektrik köprülerini önlemek için birçok endüstriyel üretim ortamında çapak yüksekliği tipik olarak 0,03 mm'nin altında kontrol edilir.
Wuxi New Ruichi Technology Co., Ltd., tutarlı laminasyon doğruluğunu sağlamak için gelişmiş kalıp tasarımı ve otomatik üretim sistemleri uygulayarak elektrikli delme ve çekirdek ürünlerinin araştırma ve üretimine odaklanmaktadır. Bu hassasiyet seviyesi, uzun çalışma döngülerinin ve yüksek yük stabilitesinin gerekli olduğu rüzgar enerjisi üretiminde, demiryolu taşımacılığında ve endüstriyel otomasyon ekipmanlarında kullanılan motorlar için özellikle önemlidir.
Stator rotor çekirdeğindeki manyetik kayıpların azaltılması, motor verimliliğini artırmanın en etkili yollarından biridir. Manyetik kayıplar temel olarak histerezis kaybı ve girdap akımı kaybından oluşur ve bunların her ikisi de lamine çekirdeğin malzeme özellikleri ve yapısal tasarımıyla yakından ilgilidir. Modern motor tasarımları, bu kayıpları kontrol etmek için giderek daha ince elektrikli çelik laminasyonlara ve optimize edilmiş yuva geometrisine güveniyor.
Örneğin 10.000 rpm'nin üzerinde çalışan yüksek hızlı elektrik motorlarında laminasyon kalınlığı çoğu zaman 0,20 mm veya 0,25 mm'ye düşürülür. Daha ince laminasyonlar, katmanlar arasındaki elektrik direncini arttırır, bu da girdap akımı oluşumunu sınırlar. Aynı zamanda elektrikli çelik yüzeylerde geliştirilmiş kaplama teknolojileri, manyetik geçirgenliği etkilemeden laminasyonlar arasında yalıtım sağlar.
Stator rotor çekirdeği üretimi yapan imalatçıların manyetik verimlilik ile mekanik gücü dengelemesi gerekir. Daha ince laminasyonlar elektrik performansını artırır ancak daha yüksek damgalama hassasiyeti ve daha gelişmiş istifleme teknolojileri gerektirir. Wuxi New Ruichi Technology Co., Ltd. gibi elektrik motoru laminasyonlarında uzmanlaşan şirketler, bu parametreleri yeni enerji ve endüstriyel uygulamalar için optimize etmek amacıyla Ar-Ge'ye yatırım yapmaya devam ediyor.
Bir motor statorunun ve rotor çekirdeğinin yapısal bütünlüğü büyük ölçüde bireysel laminasyonların nasıl istiflendiğine ve birleştirildiğine bağlıdır. Farklı istifleme teknikleri motorun mekanik sağlamlığını, gürültü performansını ve termal davranışını etkiler. Yüksek hızlı veya yüksek güçlü motorlarda, kötü istifleme yöntemleri titreşime, eşit olmayan manyetik hava boşluklarına ve daha hızlı aşınmaya neden olabilir.
Endüstriyel motor üretiminde birkaç yaygın istifleme yaklaşımı kullanılmaktadır:
- Kilit laminasyonlarının birbirine damgalanması sırasında küçük mekanik tırnakların oluşturulduğu kilitleme istifleme
- Titreşimi azaltan ve yapısal stabiliteyi artıran yapışkan bağlama teknikleri
- Yüksek mukavemetli rotor göbeği düzenekleri için kullanılan lazer kaynak yöntemleri
- Rüzgar türbinlerinde kullanılan büyük motorlar için parçalı çekirdek düzeneği
Büyük endüstriyel motorlar için, taşıma ve kurulumu kolaylaştırmak amacıyla bazen parçalı stator çekirdek yapıları benimsenir. Bu segmentler, yenilenebilir enerji ekipmanlarında kullanılan büyük çaplı motorların verimli bir şekilde üretilmesine olanak tanıyan eksiksiz bir stator yapısı oluşturacak şekilde yerinde monte edilir.
Yüksek Performanslı Stator Rotor Çekirdeği Uygulamalarında Kullanılan Malzeme Sınıfları
Elektrikli çelik, stator rotor çekirdeklerinde kullanılan birincil malzemedir ancak seçilen özel kalite, motor verimliliğini ve termal performansını önemli ölçüde etkiler. Çeliğin içindeki silikon içeriği elektrik direncini arttırır ve girdap akımı kayıplarını azaltır. Bununla birlikte, daha yüksek silikon içeriği aynı zamanda mekanik mukavemeti de azaltabilir; bu da üreticilerin, çalışma ortamına göre malzemeleri dikkatli bir şekilde seçmeleri gerektiği anlamına gelir.
| Elektrikli Çelik Tipi | Tipik Kalınlık | Temel Performans Özelliği | Tipik Uygulama |
| Yönlendirilmemiş silikon çelik | 0,35 mm | Dengeli manyetik özellikler | Endüstriyel motorlar ve pompalar |
| Yüksek verimli elektrikli çelik | 0,30 mm | Daha düşük çekirdek kaybı | Enerji tasarruflu motorlar |
| Ultra ince elektrik çeliği | 0,20–0,25 mm | Azaltılmış girdap akımı kaybı | Elektrikli araç çekiş motorları |
Yüksek hızlı endüstriyel otomasyon sistemlerinde veya enerji tasarruflu ekipmanlarda kullanılan motorlarda silisli çelik seçimi daha da önem kazanmaktadır. Daha düşük çekirdek kayıpları doğrudan daha az ısı üretimi ve daha iyi güç yoğunluğu anlamına gelir.
Gelişmiş Motor Stator ve Rotor Çekirdeği Teknolojilerine Yönelik Artan Talep
Elektrifikasyon ve yenilenebilir enerji endüstrilerindeki hızlı gelişme, gelişmiş motor stator çekirdeği ve rotor çekirdeği üretim teknolojilerine olan talebi önemli ölçüde artırdı. Yeni enerji ticari araçlarında kullanılan elektrikli tahrik sistemleri, daha yüksek tork yoğunluğu, daha düşük enerji kaybı ve gelişmiş termal yönetim gerektirir. Bu performans hedeflerine ulaşmak büyük ölçüde optimize edilmiş stator ve rotor çekirdek yapılarına bağlıdır.
Rüzgar enerjisi üretim ekipmanı, yüksek kaliteli motor çekirdeklerine dayanan başka bir sektördür. Büyük jeneratörler sürekli olarak değişken yükler altında çalışır ve çekirdek kayıpları genel güç üretim verimliliğini doğrudan etkiler. Laminasyon kalitesindeki veya istifleme hassasiyetindeki küçük iyileştirmeler bile büyük rüzgar türbinlerinde yıllık enerji üretimini artırabilir.
Wuxi New Ruichi Technology Co., Ltd., yeni enerji ticari araçları, karayolu dışı mobil makineler, endüstriyel enerji tasarrufu sistemleri ve demiryolu taşımacılığındaki uygulamaları destekleyerek elektrikli delme ve maça imalatındaki yeteneklerini genişletmeye devam ediyor. Şirket ileriye dönük olarak Ar-Ge yatırımlarını artırmayı ve yapay zeka, akıllı üretim ve yeşil enerji teknolojilerini birleştiren entegre inovasyonu teşvik etmeyi planlıyor. Bu gelişmeler, daha akıllı üretim atölyeleri oluşturmayı ve elektrik motoru laminasyon ve ana imalat endüstrisinde güçlü teknolojik liderliği sürdürmeyi amaçlıyor.
