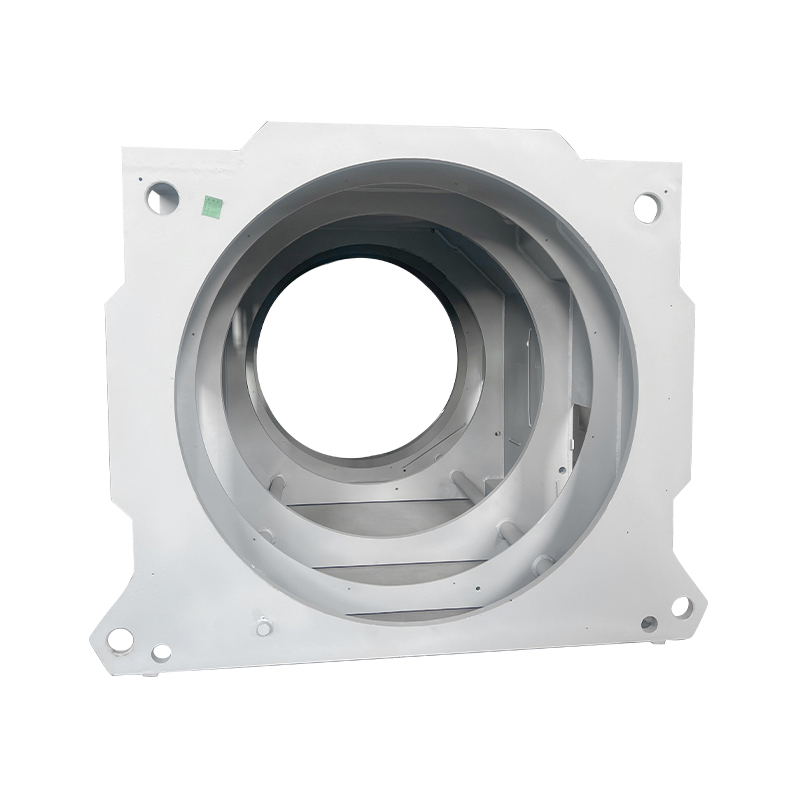

Endüstriyel Kaynaklı Kutu Tipi Motor Tabanı

I. Temel Kavram ve Konumlandırma

Endüstriyel kutu tipi makine tabanı, çelik levha kaynak işlemleri kullanılarak üretilen bir motor destek yapısıdır. Ana gövdesi kare/dikdörtgen bir kutuya sahip olan bu parça, motor için sağlam destek ve çok yönlü koruma sağlayan temel bir bileşendir. Dahili motor bileşenlerini (stator, rotor, rulmanlar vb.) kutunun içine alırken aynı zamanda destek, ısı dağıtımı ve koruyucu işlevler de sağlar. Büyük endüstriyel motorlar ve özel çalışma koşullarında kullanılan motorlar için tercih edilen gövde tipidir.

II. Temel Yapısal Özellikler

1. Ana Çerçeve Tasarımı
Kare/dikdörtgen kesit: Çelik levhalardan veya yapısal çelikten kaynaklanmış, güçlü devrilme önleme performansına sahip stabil bir yük taşıyan yapı oluşturan altı yüzlü bir çerçeve.

Modüler tasarım: Genellikle taşıma ve kurulumu kolaylaştırmak için çıkarılabilir bir yapıyı benimser; Bakım sırasında parçalar yerel olarak sökülebilir.

Takviye düzeni: Genel sağlamlığı ve deformasyona karşı direnci önemli ölçüde artırmak için çerçevenin içine enine, boylamasına veya çapraz takviyeler monte edilir.

2. Kritik Bileşenler
Taban: Motorun tüm ağırlığını ve çalışma yüklerini taşır; tipik olarak kalın çelik plakalardan (8-20 mm) kaynaklanır ve altta ayarlanabilir dengeleme ayakları bulunur.

Muhafaza: Dahili bileşenleri koruyan kutu tipi yan plakalar, ayrılmış soğutma geçitleri ve muayene/bakım kapıları.

Uç plakaları: Çerçevenin her iki ucunda bulunur; rulman delikleri ve kablo geçiş delikleri ile sağlanır ve muhafazaya kaynak yapılır/sabitlenir.

3. İşlevsel Öne Çıkanlar

Soğutma sistemi: Muhafaza, kapalı yapılara özgü ısı dağılımı sorunlarını gidermek için havalandırma açıklıkları, soğutma kanatları veya soğutma boru hatları ile tasarlanmıştır.

Sızdırmazlık tasarımı: Toz geçirmezlik ve su geçirmezlik performansı için gerekli koruma derecesini (IP54/IP55) sağlamak amacıyla bağlantı yerlerine contalar/contalar uygulanır.

Kaldırma hükümleri: Daha kolay kurulum ve taşıma için kaldırma halkaları veya kaldırma halkaları üst tarafa monte edilmiştir.

Terminal kutusu: Muhafazanın yan tarafına bağımsız olarak kaynak yapılarak daha kolay bakım için bir elektrik bağlantı arayüzü sağlanır.
