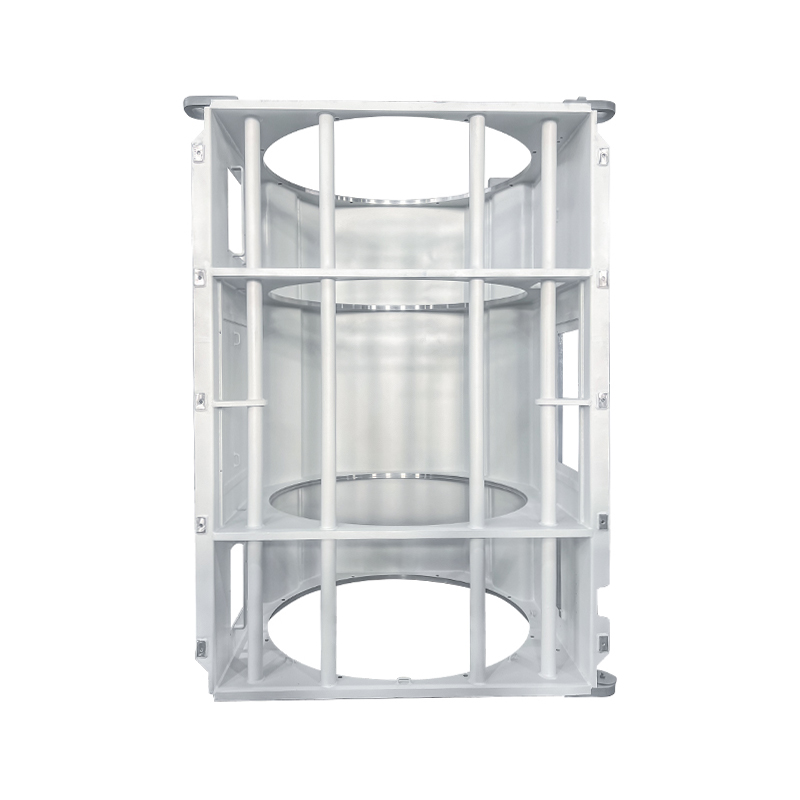

Kare Tabanlı Silindirik Motor Çerçevesi

Kare Tabanlı Silindirik Motor Çerçevesi, kare alt tabanı silindirik üst veya orta bölümle birleştiren hibrit bir destek yapısıdır. Kutu tipi bir tabanın stabilitesini bir silindirin mekansal ve işlevsel avantajlarıyla birleştirir ve elektrik motoru endüstrisinde yaygın olarak kullanılır. Tanımlayıcı özelliği, "sabit kare tabanlı, silindirik üst bölüm" tasarımıdır: alt bölüm, kare veya dikdörtgen bir taban aracılığıyla sağlam bir destek sağlarken, üst veya orta silindirik bölüm, özel işlevsel gereksinimleri karşılar.

Temel Yapısal Özellikler
1. Kompozit Yapısal Tasarım
Kare taban:
Mükemmel devrilme önleme özelliği sağlayan dört köşeli desteklerle, çelik plakaların sağlam bir çerçeveye kaynaklanmasıyla yapılmıştır.

Alt kısımdaki ayarlanabilir dengeleme ayakları, düz olmayan zeminlere uyum sağlamaya olanak tanır ve hassas yatay hizalama sağlar.

Silindirik bölüm:
Orta veya üst kısım, tipik olarak çelik levhaların haddelenmesi ve kaynaklanmasıyla üretilen silindirik bir yapı kullanır.

Silindir ve kare taban, "yuvarlaktan kareye geçiş" yapısıyla birbirine bağlanarak düzgün geometrik dönüşüm sağlanır.

İşlevselliği artırmak için dahili takviyeler, havalandırma kanalları veya konumlandırma cihazları dahil edilebilir.

2. Anahtar Bağlantı Teknolojisi
Entegre kaynak: Genel sağlamlığı sağlamak için sürekli kaynak dikişleri kare taban ve silindirik bölümü birleştirir.

Kritik bağlantı noktalarındaki takviye plakaları burulma direncini artırır.

3. Motor Destek Sistemi
Silindirik bölüm stator çekirdeğini barındırır ve eksenel takviyeler ek destek sağlar.

Kare taban, bakım ve montajı kolaylaştıran yatak kaidelerini ve soğutma sistemini barındırır.
